Hochpräzisions-Abkantpressen

XB-Serie

Lösungen für hochpräzises Biegen

Die XB-Serie bietet außergewöhnliche Biegegenauigkeit, hohe Produktivität und energieeffiziente Leistung. Die moderne Steuerungstechnologie gewährleistet stabile und hochwertige Biegeergebnisse, während das hochdynamische Antriebssystem die Produktivität in einem breiten Anwendungsspektrum maximiert. Von der Fertigung mit hoher Variantenvielfalt und kleinen Losgrößen bis hin zur Massenproduktion erfüllt die XB-Serie vielfältige Anforderungen in der Blechbearbeitung.

Höchste Präzision und Wiederholgenauigkeit, selbst bei komplexen Biegeprozessen und hohen Stückzahlen
Mehr Teile in kürzerer Zeit mit Hochgeschwindigkeitsleistung, die darauf ausgelegt ist, Produktivität und Rentabilität zu maximieren
Maximale Leistung bei geringerem Energieverbrauch: für reduzierte Kosten und eine nachhaltige Fertigung

Hybrid-Abkantpresse der XB-Serie mit Mehrachsen-Biegesteuerung

Hohe Produktivität – Hybrid-Antrieb und Biegegeschwindigkeiten

Ausgelegt für die Fertigung von Großserien ebenso wie für kleine Losgrößen. Unabhängige Doppel-Servomotoren und Pumpen auf den Y1- und Y2-Achsen sorgen für eine unmittelbare Kraftübertragung und schnelle Stößelbeschleunigung. Dadurch werden die Zykluszeiten verkürzt und Biegegeschwindigkeit von bis zu 15 mm/s erreicht.

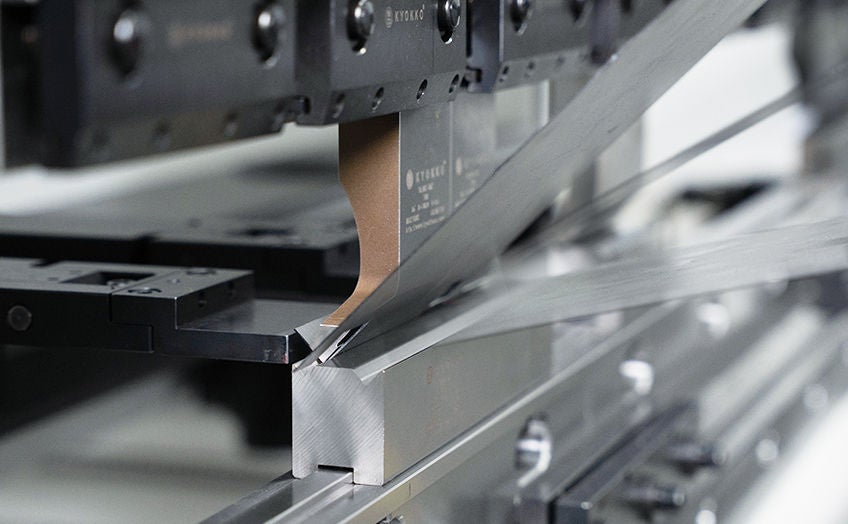

Hybridantriebstechnologie ermöglicht schnelles und energieeffizientes Biegen

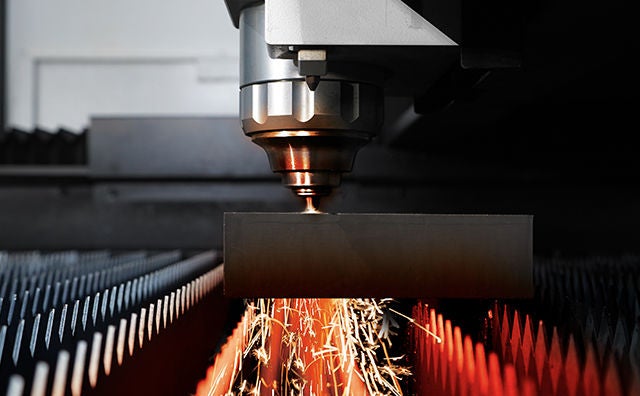

GRAND CUT

Basierend auf Mazaks langjähriger Erfahrung im Hochleistungsschneiden, gewährleistet die GRAND CUT Technologie höchste Schneidepräzision und exzellente Kantenqualität.

Hohe Präzision – Bombiersystem serienmäßig

Bei großen und langen Werkstücken ist die Einhaltung konstanter Biegewinkel entscheidend. Für höchste Präzision und Wiederholgenauigkeit sorgen eine patentierte Durchbiegekompensation, hochpräzise lineare Messsysteme sowie serienmäßige CNC-gesteuerte Bombiersysteme.

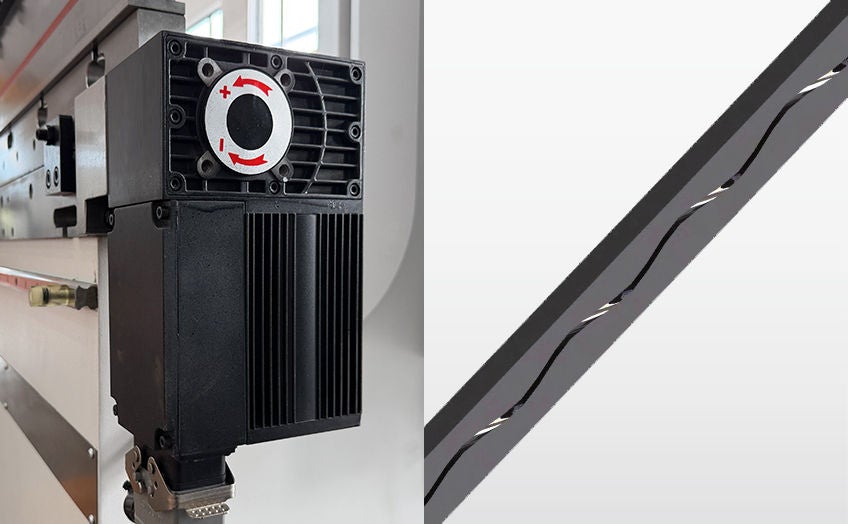

Automatisches Bombiersystem für präzise und wiederholgenaue Biegewinkel.

Vielseitig – vielfältige Optionen

Erreichen Sie maximale Flexibilität in der Fertigung mit servoangetriebenen Hinteranschlagsystemen für eine präzise und wiederholgenaue Blechpositionierung. CNC-gesteuerte Mehrachsenkonfigurationen von der serienmäßigen 4-Achsen-Ausführung bis hin zu fortschrittlichen 6-Achsen-Systemen ermöglichen die effiziente Bearbeitung selbst komplexester Biegeanforderungen.

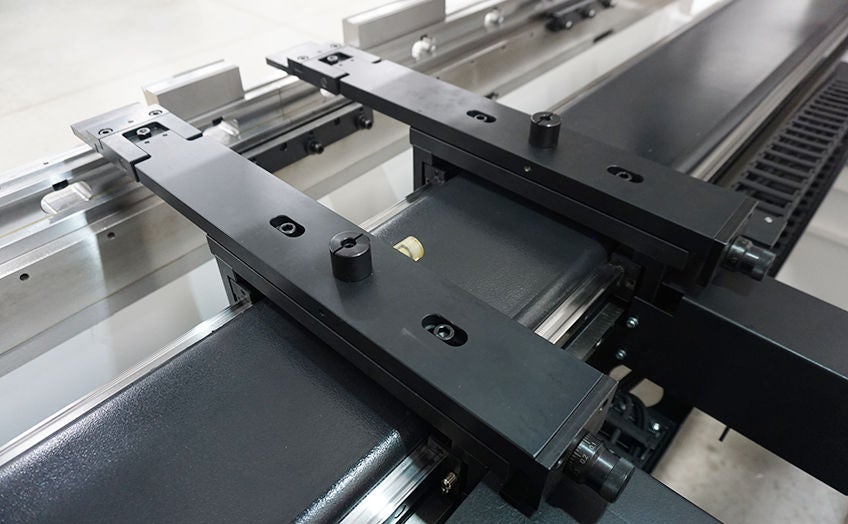

Servo-gesteuertes Hinteranschlagsystem für präzise Blechpositionierung.

Flexible Werkzeugspannung – Vielfältige Optionen

Verschiedene Werkzeugspannsysteme ermöglichen die optimale Anpassung an individuelle Produktionsanforderungen. Euro Style (A) oder Wila Style (B) Bombier- und Werkzeugspannsysteme verkürzen die Rüstzeiten erheblich und gewährleisten eine präzise, wiederholgenaue Werkzeugausrichtung. Manuelle und hydraulische Konfigurationen bieten zusätzliche Flexibilität und tragen zu einer höheren Produktionseffizienz bei.

Euro- und Wila-Werkzeugspannsysteme für schnellere Werkzeugwechsel

SmoothBEND NC – Bedienkomfort

Die OPTONICS SmoothBEND NC-Steuerung mit innovativer Dual-Touchscreen-Benutzeroberfläche ermöglicht eine einfache und intuitive Bedienung. Alle Biegeprogrammdaten und grafischen Informationen stehen auf einen Blick zur Verfügung.

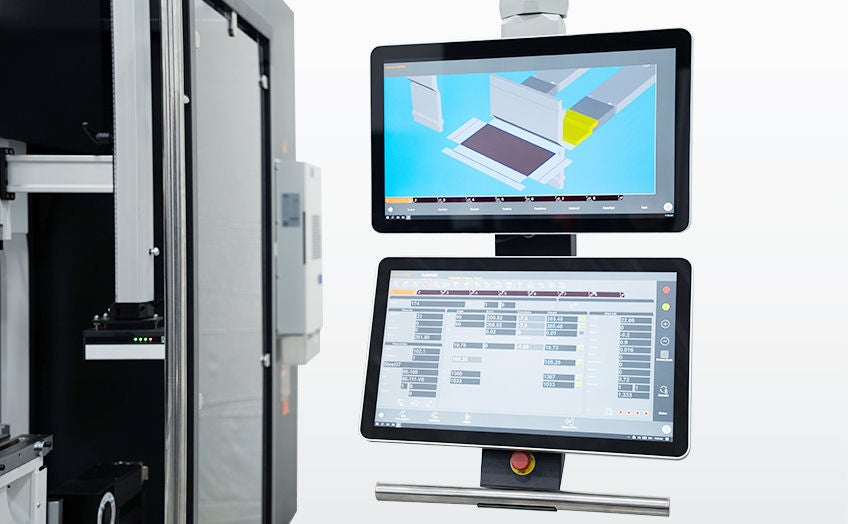

Die SmoothBEND NC-Steuerung ermöglicht eine intuitive und effiziente Bedienung der Abkantpressen

CAD/CAM Software - Vom Schneiden bis zum Biegen

Die optionale bietet eine schnelle und automatisierte Offline-Programmierung. Ausgelegt für die Fertigung mit hoher Variantenvielfalt und kleinen Losgrößen ebenso wie für die Massenproduktion, bietet die Software eine intelligente 3D-Abwicklung und minimiert Maschinenstillstandzeiten. Durch die Stapelverarbeitung mehrerer Teile werden Werkzeugwechsel erheblich reduziert und die Produktivität gesteigert.

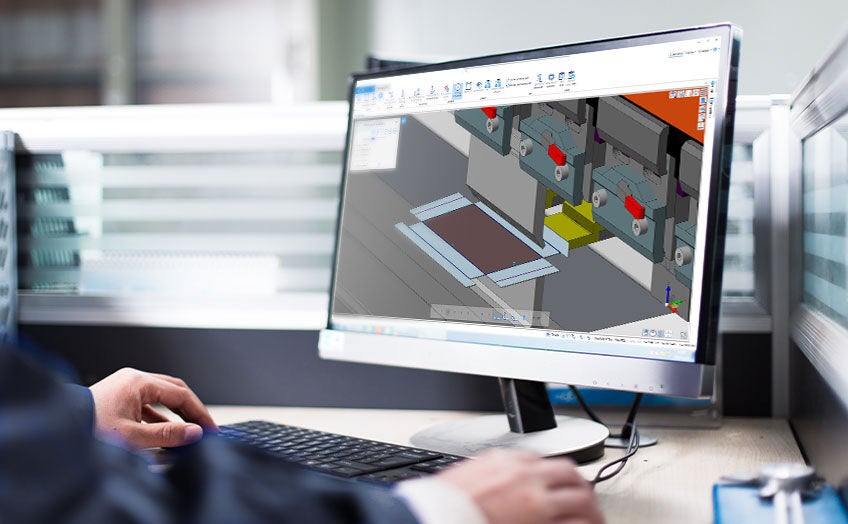

Ausgestattet mit der SMART SYSTEM Software für die automatisierte Offline-Programmierung von Biegeprozessen.

Technische Daten der Maschine

		A: Euro Style			B: Wila Style
		XB 130-32A	XB 170-32A	XB 250-41A	XB 130-32B	XB 170-32B	XB 250-41B
Presskraft		1.300 kN	1.700 kN	2.500 kN	1.300 kN	1.700 kN	2.500 kN
max. Biegelänge		3.200 mm	3.200 mm	4.100 mm	3.200 mm	3.200 mm	4.100 mm
Abstand zwischen den Ständern		2.700 mm	2.700 mm	3.600 mm	2.700 mm	2.700 mm	3.600 mm
Ausladung		400 mm	400 mm	400 mm	400 mm	400 mm	400 mm
Zylinderhub (Y-Achse)		225 mm	225 mm	250 mm	400 mm	400 mm	400 mm
Öffnungshöhe		500 mm	500 mm	525 mm	700 mm	700 mm	700 mm
Y-Achsen-Verfahrweg		600 mm	600 mm	600 mm	600 mm	600 mm	600 mm
R-Achsen-Verfahrweg		200 mm	200 mm	200 mm	200 mm	200 mm	200 mm
max. Drehzahl	Eilganggeschwindigkeit	250 mm/s	250 mm/s	130 mm/s	250 mm/s	250 mm/s	130 mm/s
	Biegegeschwindigkeit	bis zu 15 mm/s	bis zu 15 mm/s	bis zu 12 mm/s	bis zu 15 mm/s	bis zu 15 mm/s	bis zu 12 mm/s
	Rücklaufgeschwindigkeit	220 mm/s	200 mm/s	130 mm/s	220 mm/s	200 mm/s	130 mm/s
Maschinenabmessungen	Länge	4.070 mm	4.090 mm	5.010 mm	4.070 mm	4.090 mm	5.010 mm
	Breite	2.670 mm	2.670 mm	2.790 mm	2.670 mm	2.670 mm	2.790 mm
	Höhe	2.720 mm	2.720 mm	2.985 mm	3.265 mm	3.325 mm	3.415 mm
Maschinengewicht		9.800 kg	10.600 kg	16.800 kg	11.000 kg	12.900 kg	18.700 kg

		A: Euro Werkzeugspannsystem
		XB130-32A	XB170-32A	XB250-41A
Presskraft		1.300 kN	1.700 kN	2.500 kN
max. Biegelänge		3.200 mm	3.200 mm	4.100 mm
Abstand zwischen den Ständern		2.700 mm	2.700 mm	3.600 mm
Ausladung		400 mm	400 mm	400 mm
Zylinderhub (Y-Achse)		225 mm	225 mm	250 mm
Öffnungshöhe		500 mm	500 mm	525 mm
Hauptstromversorgung		2 × 7,5 kW	2 × 7,5 kW	2 × 9 kW
Ölvolumen		2 × 70 L	2 × 70 L	2 × 120 L
Y-Achsen-Verfahrweg		600 mm	600 mm	600 mm
R-Achsen-Verfahrweg		200 mm	200 mm	200 mm
max. Drehzahl	Eilganggeschwindigkeit	250 mm/s	250 mm/s	130 mm/s
	Biegegeschwindigkeit	bis zu 15 mm/s	bis zu 15 mm/s	bis zu 12 mm/s
	Rücklaufgeschwindigkeit	220 mm/s	200 mm/s	130 mm/s
Maschinenabmessungen	Länge	4.070 mm	4.090 mm	5.010 mm
	Breite	2.020 mm	2.010 mm	2.120 mm
	Höhe	2.720 mm	2.720 mm	2.985 mm
Maschinengewicht		9.800 kg	10.600 kg	16.800 kg
