Nagy pontosságú élhajlító gépek

XB sorozat

Precíziós hajlítási megoldások

Az XB sorozat rendkívüli hajlítási pontosságot, nagy teljesítményt és energiahatékony üzemelést biztosít. A fejlett vezérléstechnológia egyenletesen magas hajlítási minőséget garantál, miközben a nagy dinamikájú hajtásrendszer számos applikáció esetén kiemelkedő termelékenységet biztosít. Az XB sorozat a változatos, kis darabszámú gyártási feladatoktól a nagy volumenű sorozatgyártásig hatékonyan alkalmazkodik a lemezmegmunkálás eltérő igényeihez.

Magabiztos hajlítás, kiemelkedő pontosság és kiváló ismétlési pontosság az összetett alkatrészektől a nagy sorozatú gyártásig.
Növelje termelékenységét és jövedelmezőségét a nagy sebességű működésnek köszönhetően, amelyet a maximális hatékonyság érdekében terveztek.
Csökkentse az energiafogyasztást a kiemelkedő teljesítmény megőrzése mellett, mérsékelve a költségeket és támogatva a fenntartható gyártási célok elérését.

XB sorozat - hibrid élhajlító gép többtengelyes hajlításvezérléssel

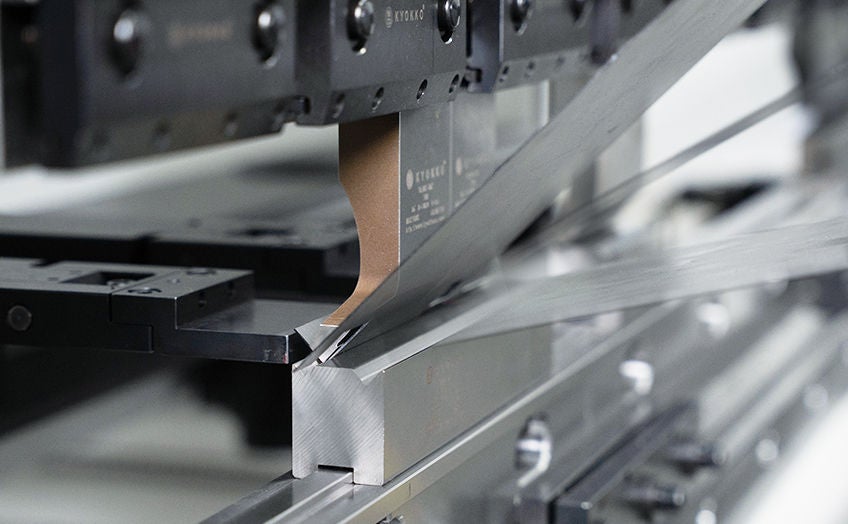

Magas termelékenység – Hibrid hajtás és hajlítási sebesség

Tömeggyártási és kis szériás feladatok kezelésére egyaránt alkalmas. Az Y1 és Y2 tengelyeken található független kettős szervomotorok és szivattyúk azonnali teljesítményt és gyors nyomórúd-gyorsulást biztosítanak, csökkentve a ciklusidőket, akár 15 mm/s sebességű hajlítási teljesítménnyel.

Hibrid hajtástechnológia a nagy sebességű és energiahatékony hajlításhoz

GRAND CUT

A Mazak nagy teljesítményű forgácsolásban szerzett széleskörű tapasztalatára épülő GRAND CUT technológia kiváló vágási pontosságot és élminőséget biztosít.

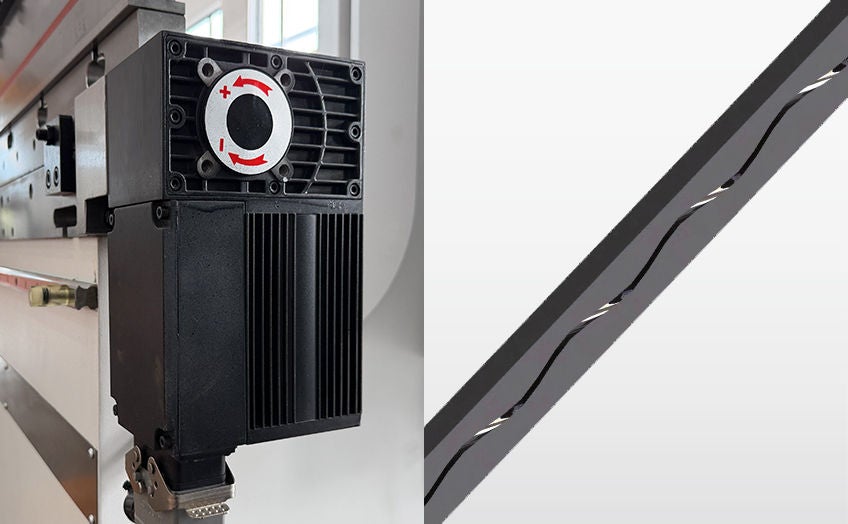

Nagy pontosság - Alapfelszereltségként kínált bombírozórendszer

Nagy méretű és hosszú munkadarabok esetén kiemelten fontos a hajlítási szögek egyenletességének biztosítása. A rendkívül pontos és ismételhető hajlítási teljesítményt a szabadalmaztatott alakváltozás-kompenzáló rendszer, a precíz lineáris mérőrendszerek, valamint az alapfelszereltségként kínált CNC-vezérelt automatikus koronázó rendszer biztosítja.

Az automatikus bombírozórendszer pontos és ismételhető hajlítási szögeket biztosít

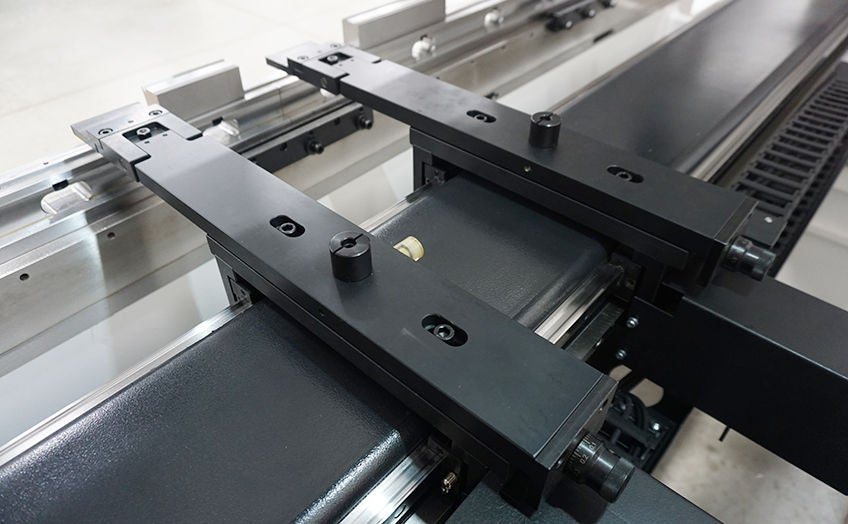

Sokoldalúság – Ütközőrendszer-opciók

A nagy sebességű, szervohajtású hátsó ütközőrendszerek pontos lemezpozicionálást és kiemelkedő ismétlési pontosságot biztosítanak a sokoldalú gyártás érdekében. A CNC-vezérelt, többtengelyes hátfalrendszerek az alap négytengelyes konfigurációtól a fejlett hattengelyes rendszerekig érhetők el, lehetővé téve még a legösszetettebb hajlítási feladatok hatékony végrehajtását is.

Szervohajtású hátsó ütközőrendszer a pontos lemezpozicionáláshoz

Rugalmas szerszámbefogás - Többféle konfigurációs lehetőség

A széles körű szerszámbefogó-rendszer választék rugalmasságot biztosít, így a rendszer könnyen az adott gyártási követelményekhez igazítható. A választható Euro Style (A) vagy Wila Style (B) bombírozórendszer egyszerűbbé teszi a hajlítási műveleteket, jelentősen csökkenti a beállítási időt, miközben biztosítja a pontos és ismételhető hajlítási eredményeket. A manuális és hidraulikus szerszámbefogó-konfigurációk tovább növelik a rendszer rugalmasságát és támogatják a hatékonyabb gyártást.

Euro és Wila szerszámbefogó opciók a gyors és egyszerű szerszámcseréhez.

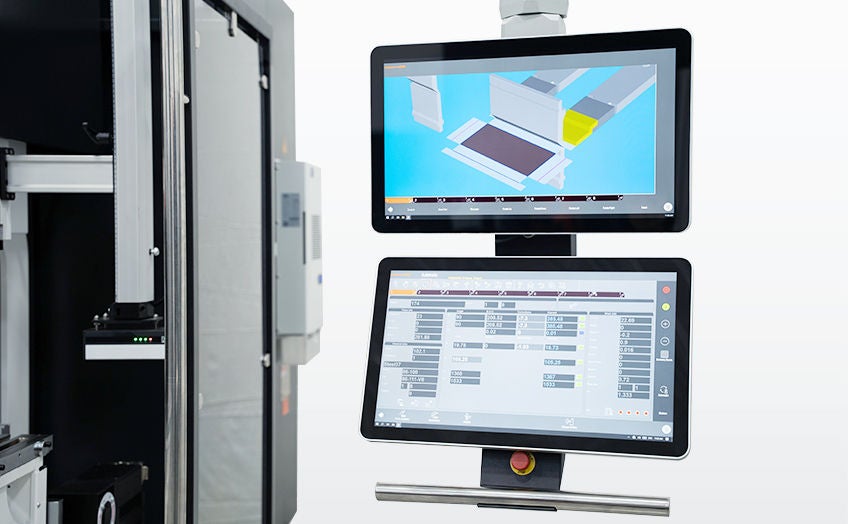

SmoothBEND NC – Egyszerű kezelhetőség

A korszerű, dupla érintőképernyős felülettel ellátott SmoothBEND NC vezérlés egyszerű és hatékony gépkezelést tesz lehetővé. Az intuitív és könnyen kezelhető felület azonnali hozzáférést biztosít a hajlítóprogramok adataihoz és a grafikus információkhoz, támogatva a gyors és hatékony munkavégzést.

A SmoothBEND NC intuitív kezelőfelületet biztosít az egyszerű és hatékony gépkezeléshez.

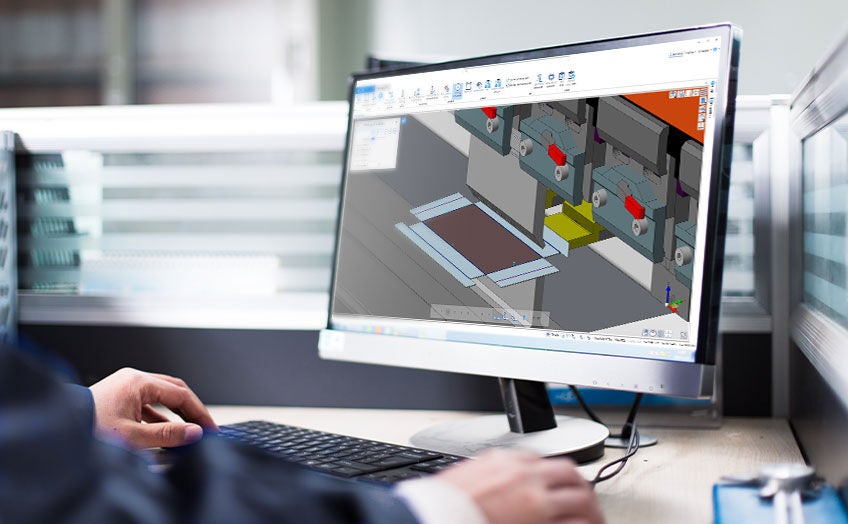

CAD/CAM szoftver – A vágástól a hajlításig

Opcionális szoftverek leegyszerűsítik a programozást, csökkentik az előkészítési időt és növelik a termelékenységet. A kis szériás, változatos gyártási feladatoktól a nagy volumenű sorozatgyártásig a szoftver intelligens 3D kiterítési funkcióival támogatja a hatékony programozást, és hozzájárul a gép állásidejének csökkentéséhez. A kötegelt alkatrészfeldolgozás minimalizálja a szerszámbeállítások szükségességét, ezáltal növelve a gyártás hatékonyságát és termelékenységét.

A SMART SYSTEM szoftver automatizálja az offline hajlítóprogramozást, csökkentve az előkészítési időt és növelve a hatékonyságot.

A gép specifikációi

		A: Euro Style			B: Wila Style
		XB 130-32A	XB 170-32A	XB 250-41A	XB 130-32B	XB 170-32B	XB 250-41B
Nyomóerő		1300 kN	1700 kN	2500 kN	1300 kN	1700 kN	2500 kN
Maximális hajlítási hossz		3200 mm	3200 mm	4100 mm	3200 mm	3200 mm	4100 mm
Keretek közötti távolság		2700 mm	2700 mm	3600 mm	2700 mm	2700 mm	3600 mm
Nyílásmélység		400 mm	400 mm	400 mm	400 mm	400 mm	400 mm
Löket (Y tengely)		225 mm	225 mm	250 mm	400 mm	400 mm	400 mm
Nyitási magasság		500 mm	500 mm	525 mm	700 mm	700 mm	700 mm
X-tengely löket		600 mm	600 mm	600 mm	600 mm	600 mm	600 mm
R-tengely löket		200 mm	200 mm	200 mm	200 mm	200 mm	200 mm
Max. sebesség:	Megközelítési sebesség	250 mm/s	250 mm/s	130 mm/s	250 mm/s	250 mm/s	130 mm/s
	Hajlítási sebesség	akár 15 mm/s	akár 15 mm/s	akár 12 mm/s	akár 15 mm/s	akár 15 mm/s	akár 12 mm/s
	Visszatérési sebesség	220 mm/s	200 mm/s	130 mm/s	220 mm/s	200 mm/s	130 mm/s
A gép méretei	Hossz	4070 mm	4090 mm	5010 mm	4070 mm	4090 mm	5010 mm
	Szélesség	2670 mm	2670 mm	2790 mm	2670 mm	2670 mm	2790 mm
	Magasság	2720 mm	2720 mm	2985 mm	3265 mm	3325 mm	3415 mm
A gép tömege		9800 kg	10600 kg	16800 kg	11000 kg	12900 kg	18700 kg

		A: Euro szerszámbefogó rendszer
		XB130-32A	XB170-32A	XB250-41A
Nyomóerő		1300 kN	1700 kN	2500 kN
Maximális hajlítási hossz		3200 mm	3200 mm	4100 mm
Keretek közötti távolság		2700 mm	2700 mm	3600 mm
Nyílásmélység		400 mm	400 mm	400 mm
Löket (Y tengely)		225 mm	225 mm	250 mm
Nyitási magasság		500 mm	500 mm	525 mm
Tápellátás		2 × 7,5 kW	2 × 7,5 kW	2 × 9 kW
Hidraulikaolaj-tartály térfogata		2 × 70 L	2 × 70 L	2 × 120 L
X-tengely löket		600 mm	600 mm	600 mm
R-tengely löket		200 mm	200 mm	200 mm
Max. sebesség	Megközelítési sebesség	250 mm/s	250 mm/s	130 mm/s
	Hajlítási sebesség	akár 15 mm/s	akár 15 mm/s	akár 12 mm/s
	Visszatérési sebesség	220 mm/s	200 mm/s	130 mm/s
A gép méretei	Hossz	4070 mm	4090 mm	5010 mm
	Szélesség	2020 mm	2010 mm	2120 mm
	Magasság	2720 mm	2720 mm	2985 mm
A gép tömege		9800 kg	10600 kg	16800 kg
