Presse piegatrici ad alta precisione

Serie XB

Soluzioni di piegatura ad alta precisione

La serie XB offre un'eccezionale precisione di piegatura, elevata produttività e prestazioni ad alta efficienza energetica. La tecnologia avanzata di controllo assicura una piegatura stabile e di elevata qualità, mentre il sistema di azionamento ad alta risposta massimizza la produttività in un'ampia gamma di applicazioni. Dalla produzione ad alta variabilità e bassi volumi alla produzione di massa, la serie XB soddisfa le diverse esigenze dell'industria della lavorazione della lamiera.

Realizza piegature con la massima sicurezza, ottenendo un'eccezionale precisione e ripetibilità sia nelle applicazioni più complesse sia nelle produzioni ad alto volume.
Produci più pezzi in meno tempo grazie a prestazioni ad alta velocità progettate per massimizzare la produttività e la redditività.
Riduci i consumi energetici mantenendo prestazioni eccellenti, contribuendo al contenimento dei costi e al raggiungimento degli obiettivi di sostenibilità produttiva.

Pressa piegatrice ibrida serie XB con controllo multiassi della piegatura

Elevata produttività: azionamento ibrido e alta velocità di piegatura

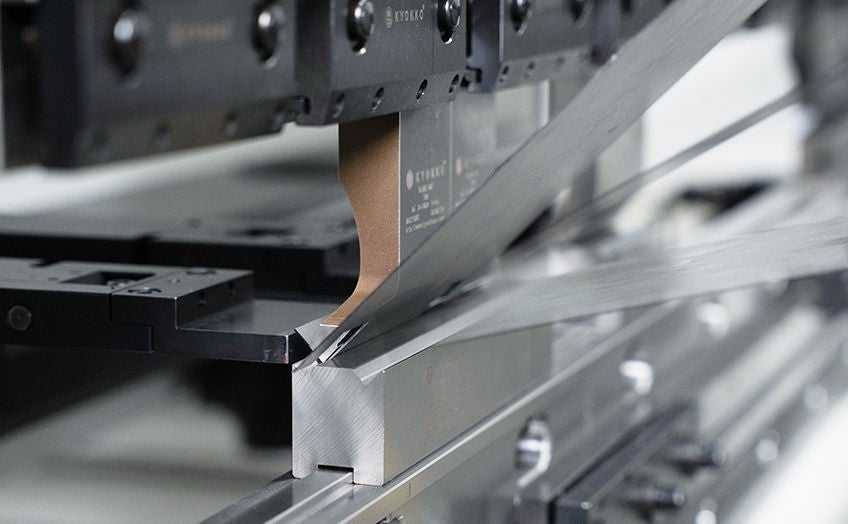

Progettato per gestire sia la produzione di massa che i piccoli lotti. Grazie ai servomotori e alle pompe indipendenti sugli assi Y1 e Y2, la macchina offre una risposta immediata e un'elevata accelerazione della traversa, riducendo i tempi ciclo e raggiungendo velocità di piegatura fino a 15 mm/s.

Tecnologia di azionamento ibrida per una piegatura ad alta velocità ed elevata efficienza energetica.

GRAND CUT

Sviluppata sulla base della vasta esperienza di Mazak nelle tecnologie di taglio ad alta potenza, la tecnologia GRAND CUT garantisce una qualità di taglio superiore, con elevata precisione e finitura dei bordi eccellente.

Elevata precisione – Sistemi di bombatura di serie

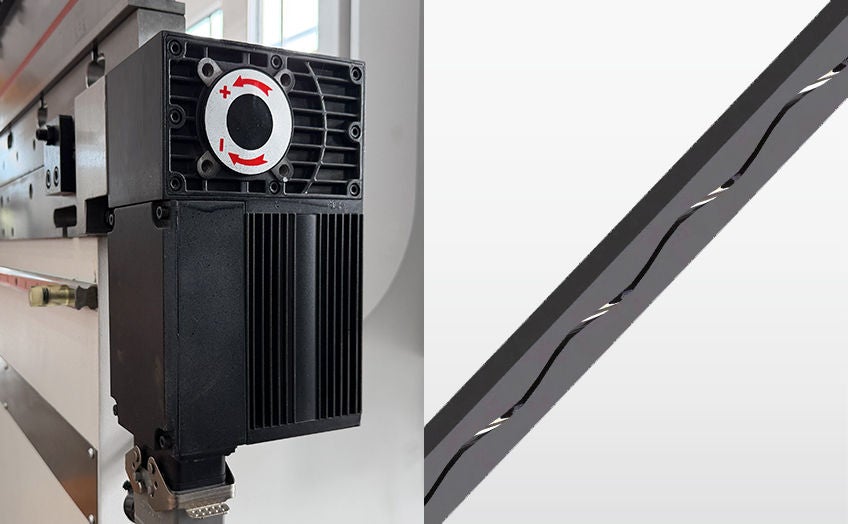

Per i pezzi di grandi dimensioni e di elevata lunghezza, mantenere angoli di piegatura costanti è fondamentale. L'elevata precisione e ripetibilità della piegatura sono garantite da un dispositivo brevettato di compensazione delle deformazioni, da scale lineari di misura ad alta precisione e da sistemi automatici di bombatura controllati da CNC forniti di serie.

Sistema di bombatura automatico che garantisce angoli di curvatura precisi e ripetibili

Versatilità – Configurazioni del registro posteriore

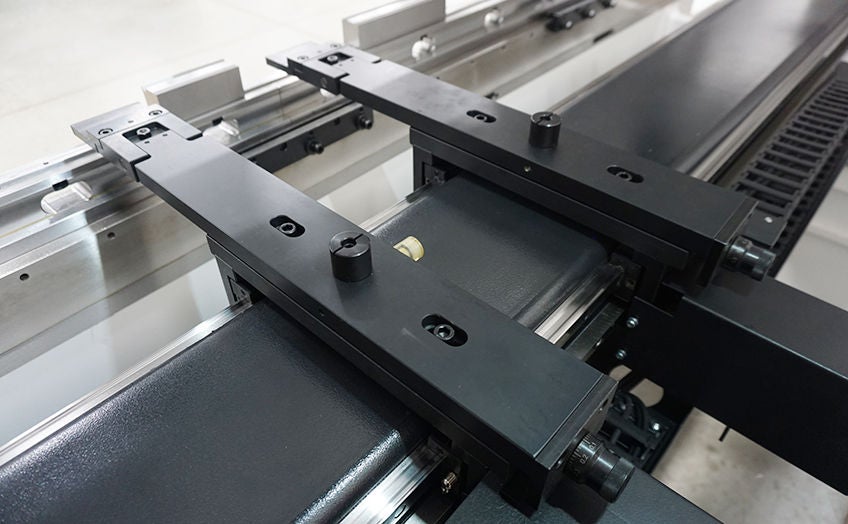

Ottieni la massima flessibilità produttiva grazie ai sistemi di registro posteriore servoassistiti ad alta velocità, che garantiscono un posizionamento preciso della lamiera e un'eccezionale ripetibilità. Sono disponibili configurazioni multiasse controllate da CNC, dalla versione standard a 4 assi fino ai sistemi avanzati a 6 assi, per gestire in modo efficiente anche le applicazioni di piegatura più complesse.

Sistema di registro posteriore servoassistito per un posizionamento preciso della lamiera

Serraggio utensili flessibile - molteplici opzioni disponibili

È disponibile un'ampia gamma di sistemi di serraggio utensili per soddisfare le specifiche esigenze produttive. I sistemi di bloccaggio utensili con Euro Style (A) o Wila Style (B) consentono cambi attrezzaggio più rapidi e una messa a punto semplificata, assicurando al contempo un allineamento degli utensili sempre preciso e ripetibile per risultati di piegatura costanti. Le configurazioni manuali e idrauliche offrono ulteriore flessibilità e contribuiscono a migliorare l'efficienza produttiva.

Opzioni di serraggio utensili Euro e Wila per cambi attrezzaggio più rapidi

SmoothBEND NC – Facilità d'uso

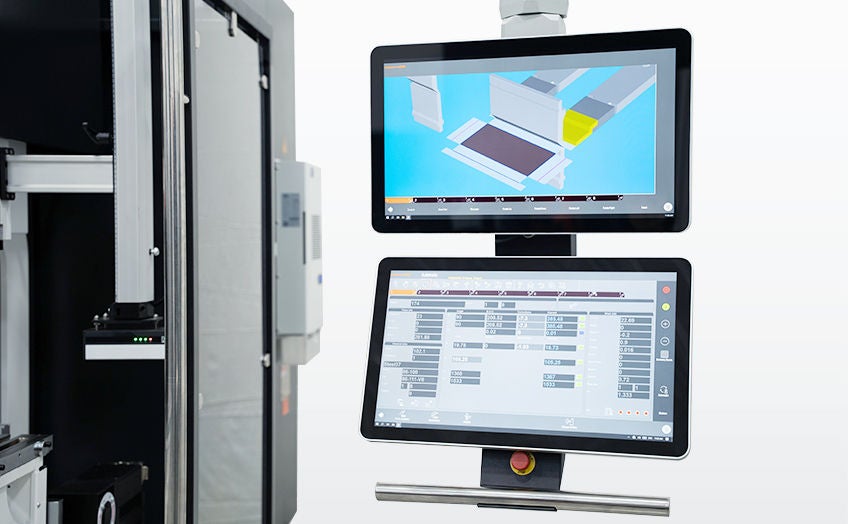

Dotata del controllo numerico OPTONICS SmoothBEND NC, con una moderna interfaccia utente a doppio touchscreen. Intuitivo e semplice da utilizzare, consente di accedere immediatamente a tutti i dati dei programmi di piegatura e alle informazioni grafiche, con una visione completa a colpo d'occhio.

Interfaccia SmoothBEND NC per un utilizzo intuitivo della pressa piegatrice

Software CAD/CAM - Dal taglio alla piegatura

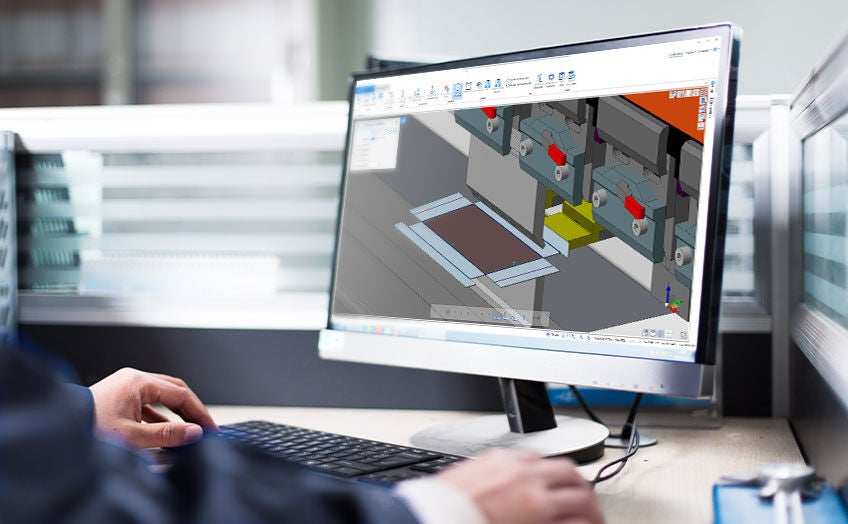

Il software opzionale consente una programmazione rapida e automatizzata. Progettato sia per produzioni ad alta varietà e bassi volumi sia per la produzione di massa, il software offre funzionalità intelligenti di sviluppo 3D e contribuisce a ridurre al minimo i tempi di fermo macchina. L'elaborazione in batch di più componenti riduce significativamente i tempi di attrezzaggio, aumentando sensibilmente la produttività.

Software SMART SYSTEM per la programmazione automatizzata offline della piegatura

Specifiche tecniche della macchina

		A: Euro Style			B: Wila Style
		XB 130-32A	XB 170-32A	XB 250-41A	XB 130-32B	XB 170-32B	XB 250-41B
Capacità di piegatura		1300 kN	1700 kN	2500 kN	1300 kN	1700 kN	2500 kN
Lunghezza massima di piegatura		3200 mm	3200 mm	4100 mm	3200 mm	3200 mm	4100 mm
Distanza tra i montanti		2700 mm	2700 mm	3600 mm	2700 mm	2700 mm	3600 mm
Profondità della gola		400 mm	400 mm	400 mm	400 mm	400 mm	400 mm
Corsa del cilindro (asse Y)		225 mm	225 mm	250 mm	400 mm	400 mm	400 mm
Altezza di apertura		500 mm	500 mm	525 mm	700 mm	700 mm	700 mm
Corsa asse X		600 mm	600 mm	600 mm	600 mm	600 mm	600 mm
Corsa dell'asse R		200 mm	200 mm	200 mm	200 mm	200 mm	200 mm
Velocità max.	Velocità di avvicinamento	250 mm/s	250 mm/s	130 mm/s	250 mm/s	250 mm/s	130 mm/s
	Velocità di piegatura	fino a 15 mm/s	fino a 15 mm/s	fino a 12 mm/s	fino a 15 mm/s	fino a 15 mm/s	fino a 12 mm/s
	Velocità di ritorno	220 mm/s	200 mm/s	130 mm/s	220 mm/s	200 mm/s	130 mm/s
Dimensioni macchina	Lunghezza	4070 mm	4090 mm	5010 mm	4070 mm	4090 mm	5010 mm
	Larghezza	2670 mm	2670 mm	2790 mm	2670 mm	2670 mm	2790 mm
	Altezza	2720 mm	2720 mm	2985 mm	3265 mm	3325 mm	3415 mm
Peso macchina		9800 kg	10600 kg	16800 kg	11000 kg	12900 kg	18700 kg

		A: Sistema di serraggio utensili Standard Europeo
		XB130-32A	XB170-32A	XB250-41A
Capacità di piegatura		1300 kN	1700 kN	2500 kN
Lunghezza massima di piegatura		3200 mm	3200 mm	4100 mm
Distanza tra i montanti		2700 mm	2700 mm	3600 mm
Profondità della gola		400 mm	400 mm	400 mm
Corsa del cilindro (asse Y)		225 mm	225 mm	250 mm
Altezza di apertura		500 mm	500 mm	525 mm
Potenza principale		2 × 7,5 kW	2 × 7,5 kW	2 × 9 kW
Capacità del serbatoio olio		2 × 70 L	2 × 70 L	2 × 120 L
Corsa asse X		600 mm	600 mm	600 mm
Corsa dell'asse R		200 mm	200 mm	200 mm
Velocità max.	Velocità di avvicinamento	250 mm/s	250 mm/s	130 mm/s
	Velocità di piegatura	fino a 15 mm/s	fino a 15 mm/s	fino a 12 mm/s
	Velocità di ritorno	220 mm/s	200 mm/s	130 mm/s
Dimensioni macchina	Lunghezza	4070 mm	4090 mm	5010 mm
	Larghezza	2020 mm	2010 mm	2120 mm
	Altezza	2720 mm	2720 mm	2985 mm
Peso macchina		9800 kg	10600 kg	16800 kg
