Wysokoprecyzyjne prasy krawędziowe

Seria XB

Systemy precyzyjnego gięcia

Seria XB zapewnia wyjątkową precyzję gięcia, wysoką wydajność oraz energooszczędną pracę. Zaawansowana technologia sterowania gwarantuje stabilne i wysokiej jakości gięcie, a szybko reagujący układ napędowy maksymalizuje wydajność w szerokim zakresie zastosowań. Od produkcji małoseryjnej o dużej różnorodności detali po produkcję masową, seria XB spełnia zróżnicowane wymagania branży obróbki blach.

Realizuj proces gięcia z pełną pewnością, osiągając wyjątkową dokładność i powtarzalność zarówno w przypadku złożonych elementów, jak i produkcji wielkoseryjnej.
Wytwarzaj więcej części w krótszym czasie dzięki wysokiej dynamice pracy zaprojektowanej z myślą o maksymalnej wydajności i rentowności produkcji.
Ogranicz zużycie energii przy zachowaniu doskonałych parametrów pracy, redukując koszty i wspierając realizację celów zrównoważonej produkcji.

Hybrydowa prasa krawędziowa serii XB z wieloosiową kontrolą gięcia

Wysoka wydajność - hybrydowy napęd i duże prędkości gięcia

Zaprojektowane z myślą o produkcji masowej oraz produkcji małoseryjnej. Niezależne podwójne serwosilniki i pompy na osiach Y1 i Y2 dostarczają natychmiastową moc i szybkie przyspieszenie belki gnącej, skracając czas cyklu i zapewniając wydajność gięcia z dużą prędkością do 15 mm/s.

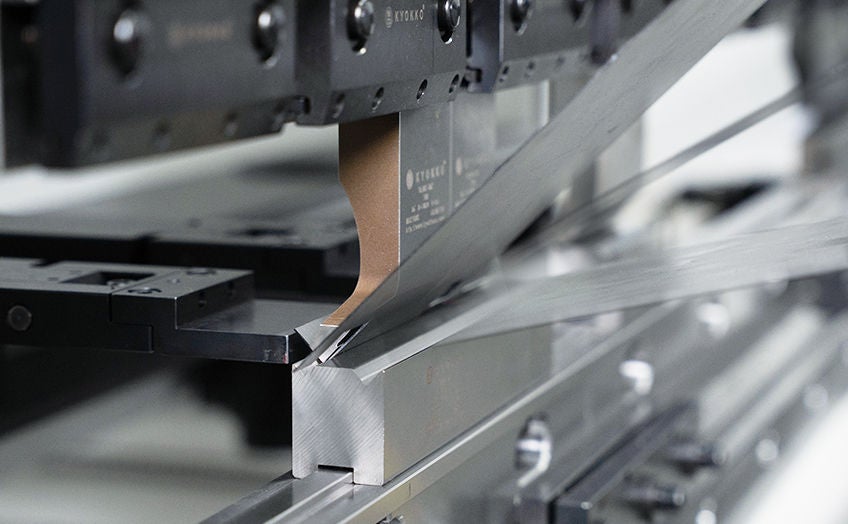

Technologia napędu hybrydowego zapewniająca szybkie i energooszczędne gięcie

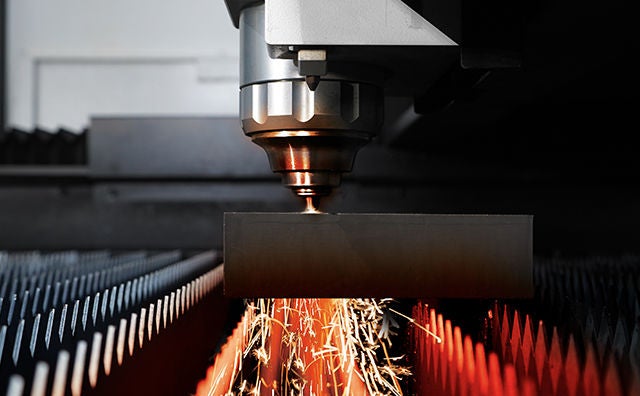

GRAND CUT

Technologia GRAND CUT, opracowana w oparciu o wieloletnie doświadczenie firmy Mazak w technologii cięcia laserowego dużej mocy, gwarantuje najwyższą dokładność cięcia i jakość krawędzi.

Wysoka dokładność - system kompensacji ugięcia (crowning) w standardzie

W przypadku dużych i długich detali kluczowe znaczenie ma utrzymanie stałych kątów gięcia. Opatentowany system kompensacji odkształceń, precyzyjne liniały pomiarowe oraz standardowy automatyczny system crowningu sterowany CNC gwarantują wyjątkową dokładność i powtarzalność gięcia.

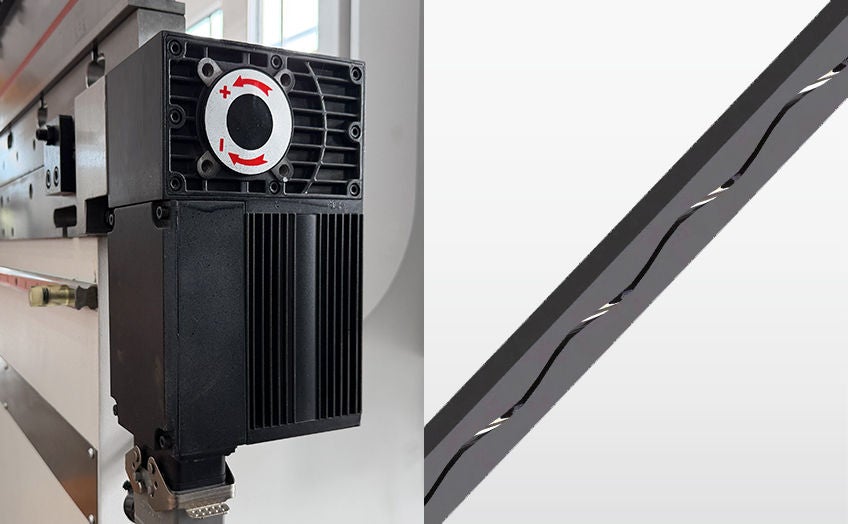

Automatyczny system kompensacji ugięcia stołu zapewniający precyzyjne oraz powtarzalne rezultaty gięcia

Wszechstronność - opcje pomiaru

Osiągnij wszechstronność produkcji dzięki szybkim systemom ograniczników tylnych sterowanych napędem serwo, które zapewniają precyzyjne pozycjonowanie arkuszy i wyjątkową powtarzalność. Dostępne są konfiguracje wieloosiowe sterowane CNC, od standardowej konfiguracji 4-osiowej po zaawansowane systemy 6-osiowe, umożliwiając wydajną obróbkę nawet najbardziej złożonych wymagań w zakresie gięcia.

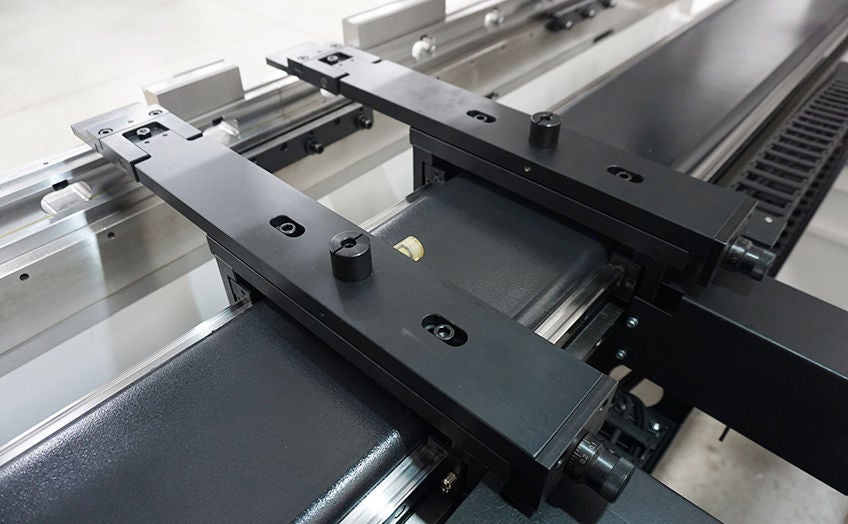

System zderzaków tylnych z napędem serwo do precyzyjnego pozycjonowania blach

Elastyczne mocowanie narzędzi - wiele dostępnych opcji

Szeroka gama systemów mocowania narzędzi pozwala na dopasowanie konfiguracji do indywidualnych wymagań produkcyjnych. Systemy mocowania narzędzia z Euro Style (A) lub Wila Style (B) usprawniają proces gięcia poprzez znaczne skrócenie czasu przezbrojeń, zapewniając precyzyjne i powtarzalne ustawienie narzędzia. Konfiguracje ręczne i hydrauliczne zapewniają jeszcze większą elastyczność i korzyści w zakresie efektywności produkcji.

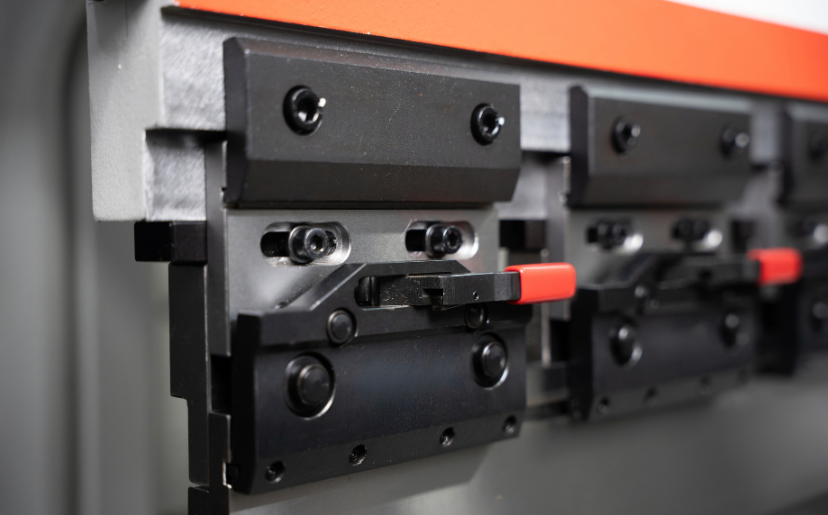

Opcje mocowania narzędzi Euro i Wila umożliwiające szybszą zmianę ustawień

SmoothBEND NC - łatwość obsługi

Maszyna wyposażona jest w sterowanie OPTONICS SmoothBEND NC z nowoczesnym interfejsem użytkownika opartym na dwóch ekranach dotykowych Intuicyjna i łatwa w obsłudze konstrukcja zapewnia natychmiastowy dostęp do wszystkich danych programu gięcia oraz informacji graficznych, umożliwiając szybki podgląd najważniejszych parametrów procesu.

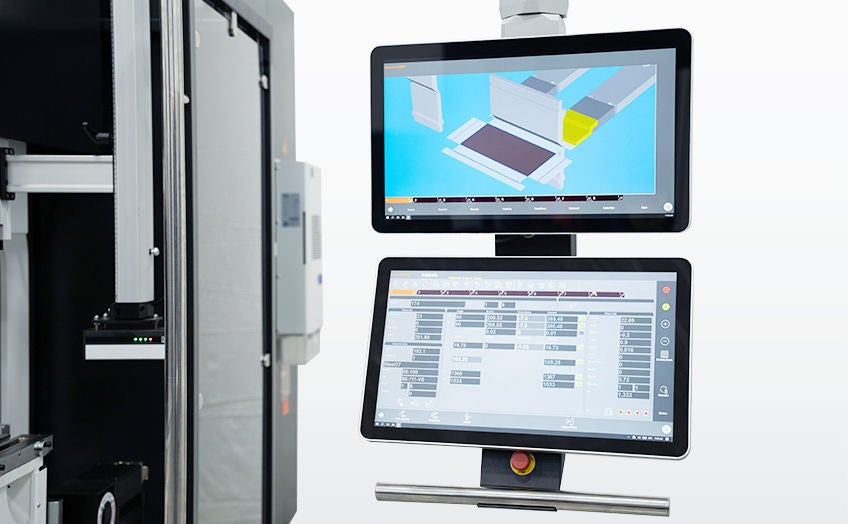

Interfejs SmoothBEND NC zapewniający intuicyjną obsługę prasy krawędziowej

Oprogramowanie CAD/CAM - Od cięcia do gięcia

Opcjonalne oprogramowanie offline umożliwia szybkie i automatyczne programowanie. Zaprojektowane z myślą zarówno o produkcji małoseryjnej o dużej różnorodności detali, jak i o produkcji masowej, oferuje inteligentne rozwijanie modeli 3D oraz minimalizuje przestoje maszyn. Przetwarzanie wsadowe wielu detali znacząco redukuje konieczność konfiguracji narzędzi, co przekłada się na większy wzrost wydajności produkcji.

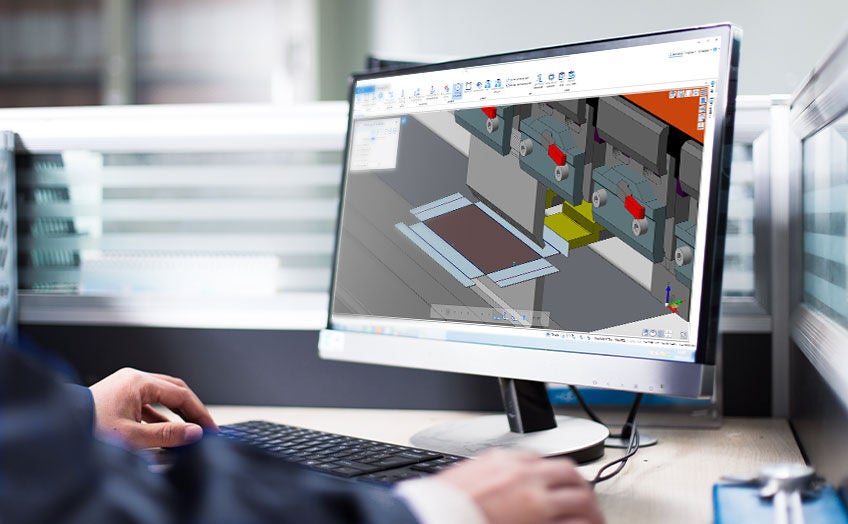

Oprogramowanie SMART SYSTEM umożliwiające automatyczne programowanie gięcia w trybie offline

Dane techniczne maszyny

		A: Euro Style			B: Wila Style
		XB 130-32A	XB 170-32A	XB 250-41A	XB 130-32B	XB 170-32B	XB 250-41B
Pojemność prasy		1300 kN	1700 kN	2500 kN	1300 kN	1700 kN	2500 kN
Maksymalna długość gięcia		3200 mm	3200 mm	4100 mm	3200 mm	3200 mm	4100 mm
Odległość między stojakami		2700 mm	2700 mm	3600 mm	2700 mm	2700 mm	3600 mm
Głębokość gardzieli		400 mm	400 mm	400 mm	400 mm	400 mm	400 mm
Skok cylindra (oś Y)		225 mm	225 mm	250 mm	400 mm	400 mm	400 mm
Wysokość otwarcia		500 mm	500 mm	525 mm	700 mm	700 mm	700 mm
Zakres ruchu osi X		600 mm	600 mm	600 mm	600 mm	600 mm	600 mm
Skok osi R		200 mm	200 mm	200 mm	200 mm	200 mm	200 mm
Maks. prędkość obrotowa	Prędkość podejścia	250 mm/s	250 mm/s	130 mm/s	250 mm/s	250 mm/s	130 mm/s
	Prędkość zginania	do 15 mm/s	do 15 mm/s	do 12 mm/s	do 15 mm/s	do 15 mm/s	do 12 mm/s
	Prędkość powrotu	220 mm/s	200 mm/s	130 mm/s	220 mm/s	200 mm/s	130 mm/s
Wymiary maszyny	Długość	4070 mm	4090 mm	5010 mm	4070 mm	4090 mm	5010 mm
	Szerokość	2670 mm	2670 mm	2790 mm	2670 mm	2670 mm	2790 mm
	Wysokość	2720 mm	2720 mm	2985 mm	3265 mm	3325 mm	3415 mm
Masa maszyny		9800 kg	10600 kg	16800 kg	11000 kg	12900 kg	18700 kg

		A: Mocowanie narzędzi Euro
		XB130-32A	XB170-32A	XB250-41A
Pojemność prasy		1300 kN	1700 kN	2500 kN
Maksymalna długość gięcia		3200 mm	3200 mm	4100 mm
Odległość między stojakami		2700 mm	2700 mm	3600 mm
Głębokość gardzieli		400 mm	400 mm	400 mm
Skok cylindra (oś Y)		225 mm	225 mm	250 mm
Wysokość otwarcia		500 mm	500 mm	525 mm
Główne silnika		2 × 7,5 kW	2 × 7,5 kW	2 × 9 kW
Pojemność zbiornika oleju		2 × 70 L	2 × 70 L	2 × 120 L
Zakres ruchu osi X		600 mm	600 mm	600 mm
Skok osi R		200 mm	200 mm	200 mm
Maks. prędkość obrotowa	Prędkość podejścia	250 mm/s	250 mm/s	130 mm/s
	Prędkość zginania	do 15 mm/s	do 15 mm/s	do 12 mm/s
	Prędkość powrotu	220 mm/s	200 mm/s	130 mm/s
Wymiary maszyny	Długość	4070 mm	4090 mm	5010 mm
	Szerokość	2020 mm	2010 mm	2120 mm
	Wysokość	2720 mm	2720 mm	2985 mm
Masa maszyny		9800 kg	10600 kg	16800 kg
