Prese Abkant de Înaltă Precizie

Seria XB

Soluții de Îndoire de Precizie

Seria XB oferă o precizie excepțională la îndoire, productivitate ridicată și performanțe eficiente energetic. Tehnologia avansată de control asigură o îndoire stabilă și de înaltă calitate, în timp ce sistemul de acționare cu răspuns rapid maximizează productivitatea într-o gamă largă de aplicații. De la producția diversificată, în loturi mici, până la producția de serie, seria XB răspunde cerințelor variate ale industriei de prelucrare a tablei.

Obțineți îndoiri precise și repetabile, cu rezultate excepționale atât în aplicații complexe, cât și în producția de serie.
Produceți mai multe piese într-un timp mai scurt, datorită performanței de mare viteză concepute pentru a maximiza productivitatea și profitabilitatea.
Reducerea consumului de energie menținând în același timp performanțe remarcabile, ajutând la reducerea costurilor și susținerea obiectivelor de producție sustenabilă.

Presă abkant hibridă din seria XB, cu control multi-axial al procesului de îndoire

Productivitate Ridicată - Acționare Hibridă și Viteze Mari de îndoire

Conceput atât pentru producția de volum mare, cât și pentru producția în loturi mici. Motoarele servo și pompele duble independente de pe axele Y1 și Y2 furnizează putere instantanee și accelerație rapidă a traversei mobile, reducând timpii de ciclu și oferind performanțe de îndoire de mare viteză, de până la 15 mm/s.

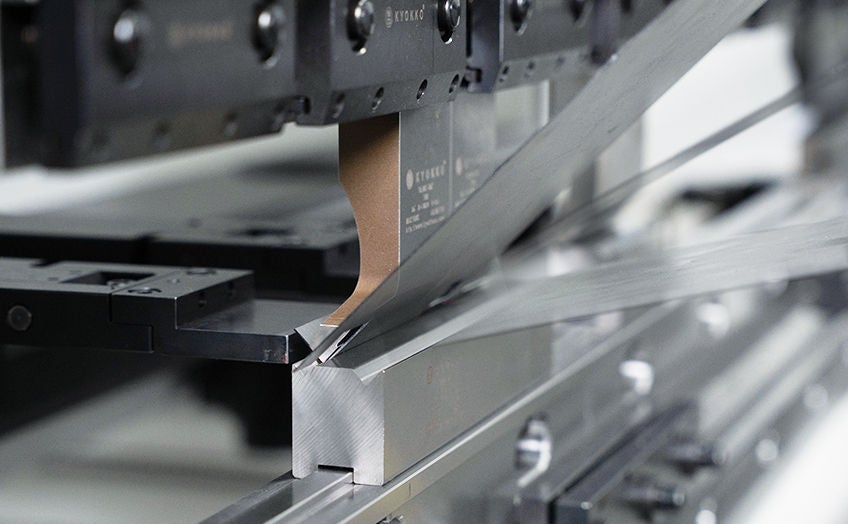

Tehnologie hibridă de acționare care asigură îndoire de mare viteză și eficiență energetică ridicată.

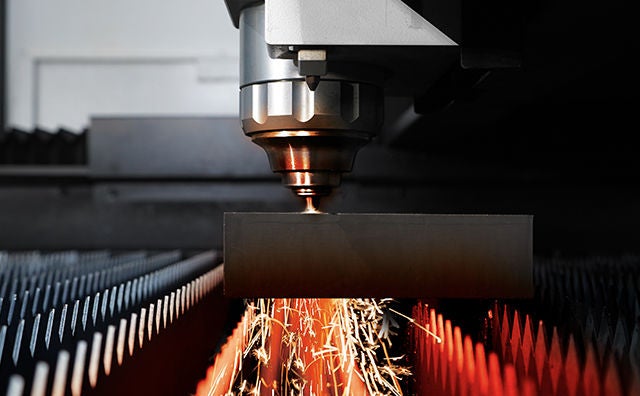

GRAND CUT

Dezvoltată pe baza vastei experiențe Mazak în debitarea de mare putere, tehnologia GRAND CUT asigură o precizie superioară a tăierii și o calitate excelentă a muchiilor.

Precizie ridicată – sistem de compensare a deformării (crowning) inclus standard

Pentru piesele mari și lungi, menținerea unor unghiuri de îndoire constante este esențială. Performanța de îndoire de înaltă precizie și repetabilitate este obținută datorită unui dispozitiv brevetat de compensare a deformării, riglelor liniare de măsurare de înaltă precizie și sistemului automat de compensare a deformării (crowning) controlat CNC, inclus în dotarea standard.

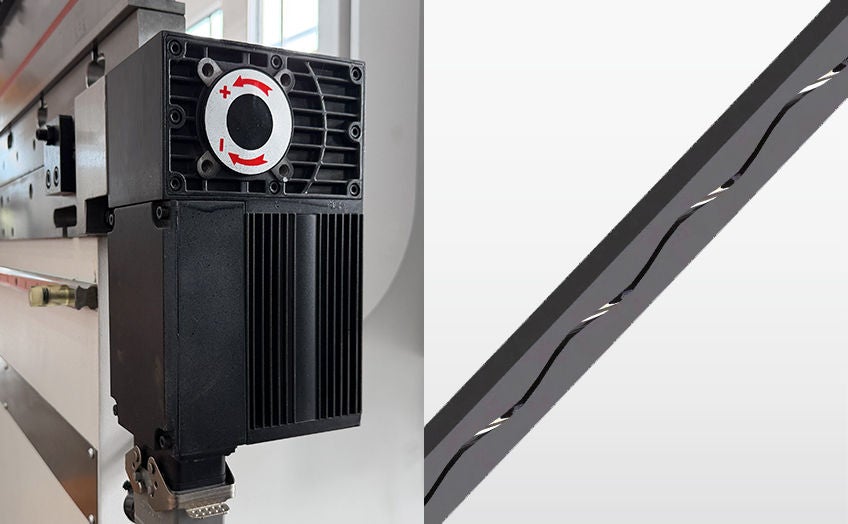

Sistem automat de compensare a deformării (crowning), care asigură unghiuri de îndoire precise și constante.

Versatilitate – Opțiuni de poziționare

Realizează o producție versatilă cu sisteme de mare viteză, acționate servo, care oferă o poziționare precisă a foii și o repetabilitate excepțională. Sunt disponibile configurații multi-axe controlate CNC, de la varianta standard cu 4 axe până la sisteme avansate cu 6 axe, permițând prelucrarea eficientă chiar și a celor mai complexe operații de îndoire.

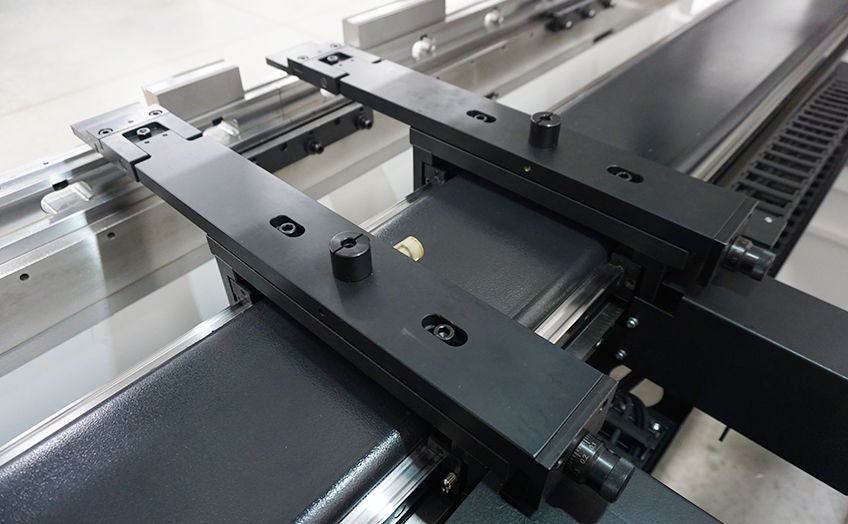

Sistem cu opritor posterior acționat cu servomotoare pentru poziționarea precisă a tablei

Flexibilitate la prinderea sculelor – Opțiuni multiple

Este disponibilă o gamă completă de sisteme de prindere a sculelor, concepută pentru a răspunde cerințelor specifice fiecărui proces de producție. Euro Style (A) sau Wila Style (B) simplifică operațiunile de îndoire prin reducerea drastică a timpilor de reglare, asigurând o aliniere precisă și repetabilă a sculelor. Configurațiile manuale și hidraulice oferă flexibilitate suplimentară și beneficii suplimentare de eficiență în producție.

Sisteme de prindere Euro și Wila care permit schimbarea și configurarea rapidă a sculelor

SmoothBEND NC – Ușurință în operare

Echipat cu controlul OPTONICS SmoothBEND NC, dispune de o interfață de utilizator cu două ecrane tactile de ultimă generație. Intuitiv și ușor de operat, oferă acces instantaneu la toate datele și informațiile grafice ale programelor de îndoire dintr-o privire

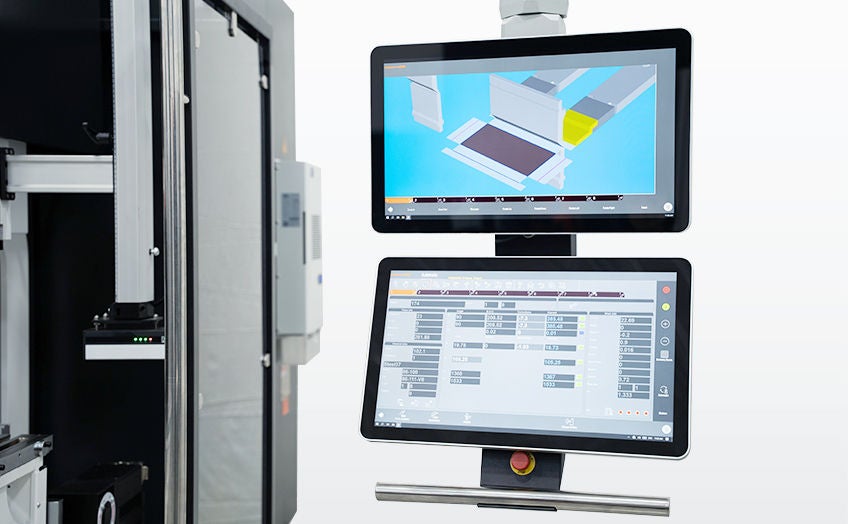

Interfața SmoothBEND NC pentru o operare intuitivă a presei abkant

Software CAD/CAM - De la tăiere la îndoire

Software-ul offline opțional oferă programare rapidă și automată. Destinat atât producției cu varietate mare și volume reduse, cât și producției de serie, software-ul asigură desfășurarea inteligentă a reperelor în 3D și reduce la minimum timpii de oprire ai mașinii. Procesarea în loturi a mai multor piese reduce semnificativ configurarea sculelor, crescând astfel productivitatea.

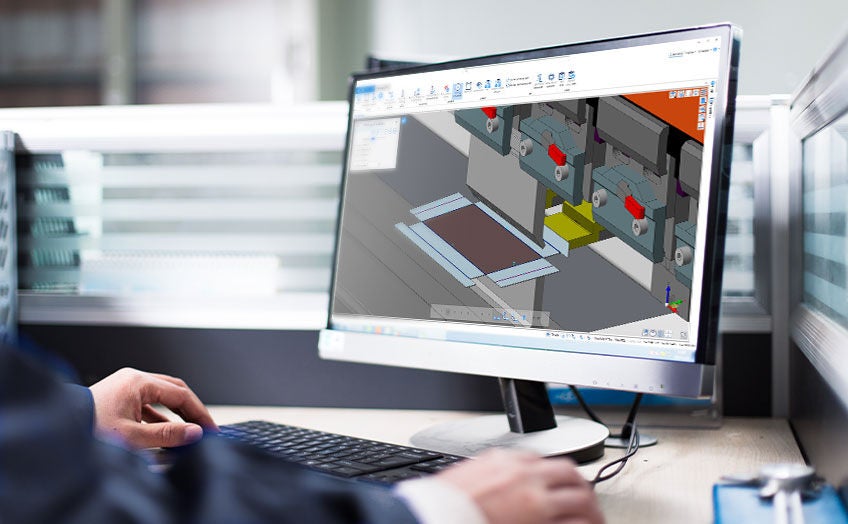

Software SMART SYSTEM pentru programarea automată offline a operațiilor de îndoire

Specificațiile Mașinii

		A: Euro Style			B: Wila Style
		XB 130-32A	XB 170-32A	XB 250-41A	XB 130-32B	XB 170-32B	XB 250-41B
Capacitatea presei		1300 kN	1700 kN	2500 kN	1300 kN	1700 kN	2500 kN
Lungime maximă de îndoire		3200 mm	3200 mm	4100 mm	3200 mm	3200 mm	4100 mm
Distanța dintre montanți		2700 mm	2700 mm	3600 mm	2700 mm	2700 mm	3600 mm
Adâncimea gâtului		400 mm	400 mm	400 mm	400 mm	400 mm	400 mm
Cursa cilindrului (axa Y)		225 mm	225 mm	250 mm	400 mm	400 mm	400 mm
Înălțimea deschiderii		500 mm	500 mm	525 mm	700 mm	700 mm	700 mm
Cursa axei X		600 mm	600 mm	600 mm	600 mm	600 mm	600 mm
Cursă axei R		200 mm	200 mm	200 mm	200 mm	200 mm	200 mm
Viteză maximă	Viteza de apropiere	250 mm/s	250 mm/s	130 mm/s	250 mm/s	250 mm/s	130 mm/s
	Viteza de îndoire	până la 15 mm/s	până la 15 mm/s	până la 12 mm/s	până la 15 mm/s	până la 15 mm/s	până la 12 mm/s
	Viteza de revenire	220 mm/s	200 mm/s	130 mm/s	220 mm/s	200 mm/s	130 mm/s
Dimensiunile mașinii	Lungime	4070 mm	4090 mm	5010 mm	4070 mm	4090 mm	5010 mm
	Lățime	2670 mm	2670 mm	2790 mm	2670 mm	2670 mm	2790 mm
	Înălţime	2720 mm	2720 mm	2985 mm	3265 mm	3325 mm	3415 mm
Greutatea mașinii		9800 kg	10600 kg	16800 kg	11000 kg	12900 kg	18700 kg

		A: Prindere Euro
		XB130-32A	XB170-32A	XB250-41A
Capacitatea presei		1300 kN	1700 kN	2500 kN
Lungime maximă de îndoire		3200 mm	3200 mm	4100 mm
Distanța dintre montanți		2700 mm	2700 mm	3600 mm
Adâncimea gâtului		400 mm	400 mm	400 mm
Cursa cilindrului (axa Y)		225 mm	225 mm	250 mm
Înălțimea deschiderii		500 mm	500 mm	525 mm
Putere nominală		2 × 7,5 kW	2 × 7,5 kW	2 × 9 kW
Volumul de ulei		2 × 70 L	2 × 70 L	2 × 120 L
Cursa axei X		600 mm	600 mm	600 mm
Cursă axei R		200 mm	200 mm	200 mm
Viteză maximă	Viteza de apropiere	250 mm/s	250 mm/s	130 mm/s
	Viteza de îndoire	până la 15 mm/s	până la 15 mm/s	până la 12 mm/s
	Viteza de revenire	220 mm/s	200 mm/s	130 mm/s
Dimensiunile mașinii	Lungime	4070 mm	4090 mm	5010 mm
	Lățime	2020 mm	2010 mm	2120 mm
	Înălţime	2720 mm	2720 mm	2985 mm
Greutatea mașinii		9800 kg	10600 kg	16800 kg
