Presses plieuses de haute précision

Série XB

Solutions de pliage de précision

La série XB offre une précision de pliage exceptionnelle, une productivité élevée et des performances écoénergétiques. La technologie de contrôle avancée garantit un pliage stable et de haute qualité, tandis que le système d'entraînement à réponse rapide maximise la productivité pour une large gamme d'applications. De la production à forte mixité et faible volume à la production de masse, la série XB répond aux diverses exigences de l'industrie de la fabrication de tôles.

Réalisez des pliages en toute confiance, avec une précision et une répétabilité exceptionnelles, aussi bien pour les applications complexes que pour les applications à grand volume.
Produisez plus de pièces en moins de temps grâce à des performances à haute vitesse conçues pour maximiser la productivité et la rentabilité.
Réduire la consommation d'énergie tout en maintenant des performances exceptionnelles, contribuant ainsi à réduire les coûts et à soutenir les objectifs de production durable.

Presse plieuse hybride série XB avec commande de pliage multi-axes

Productivité élevée – Entraînement hybride et vitesses de Pliage Rapide

Conçu pour gérer aussi bien la production de masse que les petits lots. Les servomoteurs et pompes doubles indépendants sur les axes Y1 et Y2 fournissent une puissance instantanée et une accélération rapide du vérin, réduisant ainsi les temps de cycle avec des performances de pliage à grande vitesse jusqu'à 15 mm/sec.

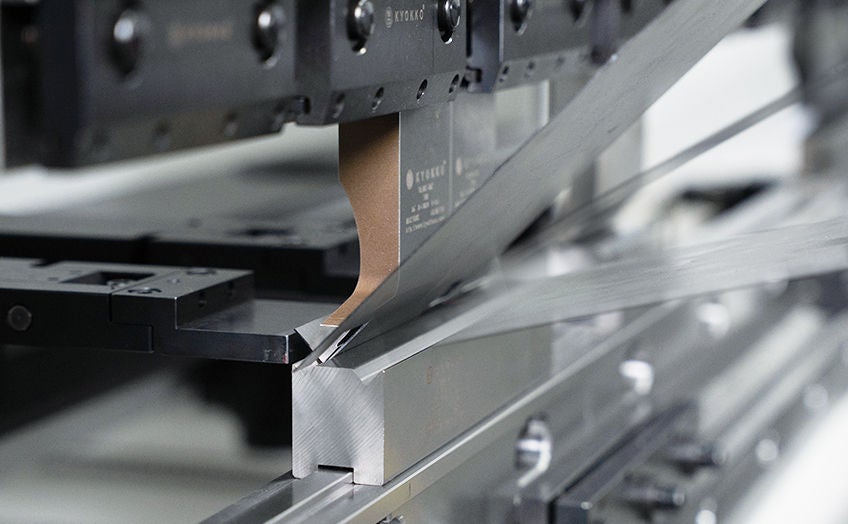

Technologie d'entraînement hybride offrant un pliage à grande vitesse et écoénergétique

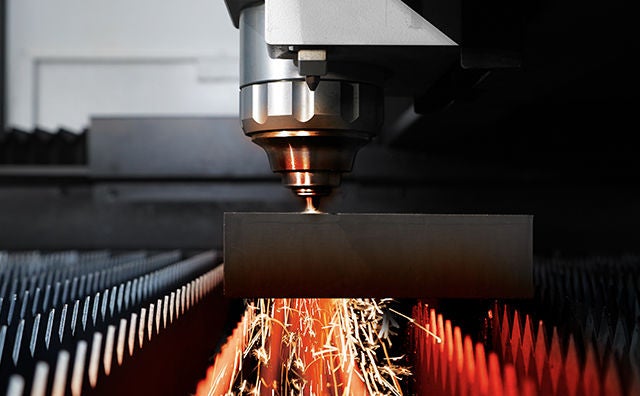

GRANDE COUPE

Fruit de la vaste expérience de Mazak en matière de découpe haute puissance, la technologie GRAND CUT garantit une précision de coupe et une qualité de tranchant supérieures.

Haute précision – Systèmes de Bombage Automatique de série

Pour les pièces de grande taille et de grande longueur, il est essentiel de maintenir des angles de pliage constants. Des performances de pliage extrêmement précises et répétables sont obtenues de série grâce à un dispositif breveté de compensation de distorsion, des échelles de mesure linéaires précises et des systèmes de bombage automatiques à commande CNC.

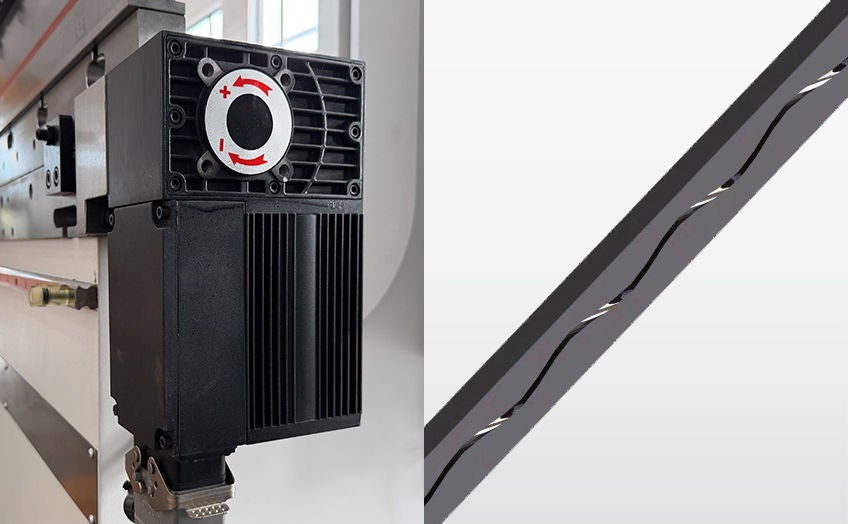

Système de bombage automatique assurant des angles de pliage précis et répétables

Polyvalent – Options- Butée Arrière Multi-Axes

Réalisez une production polyvalente grâce à des systèmes de butée arrière servo-motorisés à grande vitesse qui assurent un positionnement précis des tôles et une répétabilité exceptionnelle. Des configurations multi-axes à commande numérique sont disponibles, allant d'une configuration standard à 4 axes à des systèmes avancés à 6 axes, permettant un traitement efficace même des exigences de pliage les plus complexes.

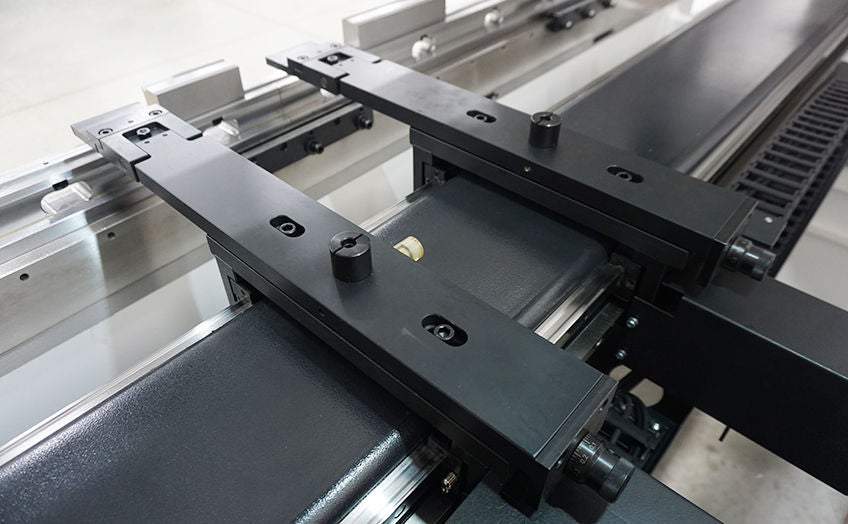

Système de butée arrière servo-commandé pour un positionnement précis des tôles

Système de serrage d'outils flexible – Plusieurs options

Une gamme complète de systèmes de serrage d'outils est disponible pour répondre aux exigences de production individuelles. Les options de système de serrage d'outil à Euro Style (A) ou à Wila Style (B) rationalisent les opérations de pliage en réduisant considérablement les temps de réglage, garantissant un alignement précis et répétable de l'outil. Les configurations manuelles et hydrauliques offrent une flexibilité accrue et des gains supplémentaires en termes d'efficacité de production.

Options de serrage d'outils Euro et Wila pour des changements de configuration plus rapides

SmoothBEND NC – Facilité d'utilisation

Doté de la commande OPTONICS SmoothBEND NC, avec une interface utilisateur à double écran tactile de pointe. Intuitif et facile à utiliser, il permet d'accéder instantanément à toutes les données du programme de pliage et aux informations graphiques en un coup d'œil.

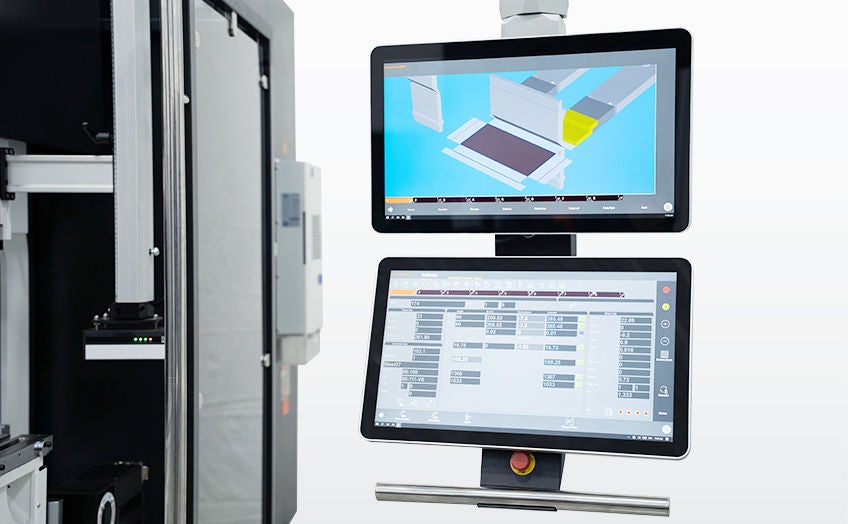

L'interface NC SmoothBEND offre une utilisation intuitive de la presse plieuse.

Logiciel CAD/CAM - De la découpe au pliage

Le logiciel hors ligne optionnel offre une programmation rapide et automatique. Conçu pour la production à grande variété et à faible volume, ainsi que pour la production de masse, le logiciel assure un dépliage 3D intelligent et minimise les temps d'arrêt machine. Le traitement par lots de plusieurs pièces réduit considérablement les réglages d'outillage, augmentant ainsi significativement la productivité.

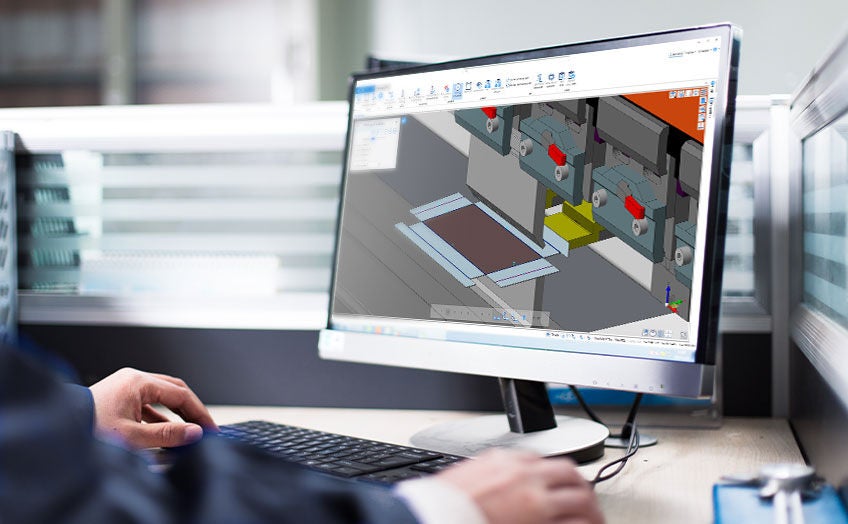

Le logiciel SMART SYSTEM permet la programmation de pliage hors ligne automatisée

Caractéristiques de la machine

		A: Euro Style			B Wila Style
		XB 130-32A	XB 170-32A	XB 250-41A	XB 130-32B	XB 170-32B	XB 250-41B
Force de pliage		1300 kN	1700 kN	2500 kN	1300 kN	1700 kN	2500 kN
longueur de pliage maximale		3200 mm	3200 mm	4100 mm	3200 mm	3200 mm	4100 mm
Distance entre les montants		2700 mm	2700 mm	3 600 mm	2700 mm	2700 mm	3600 mm
Profondeur de col de cygne		400 mm	400 mm	400 mm	400 mm	400 mm	400 mm
Course du tablier mobile (axe Y)		225 mm	225 mm	250 mm	400 mm	400 mm	400 mm
Admission		500 mm	500 mm	525 mm	700 mm	700 mm	700 mm
Course de l’axe X		600 mm	600 mm	600 mm	600 mm	600 mm	600 mm
Course de l'axe R		200 mm	200 mm	200 mm	200 mm	200 mm	200 mm
Vitesse max.	vitesse d'approche	250 mm/s	250 mm/s	130 mm/s	250 mm/s	250 mm/s	130 mm/s
	vitesse de pliage	jusqu'à 15 mm/s	jusqu'à 15 mm/s	jusqu'à 12 mm/s	jusqu'à 15 mm/s	jusqu'à 15 mm/s	jusqu'à 12 mm/s
	vitesse de retour	220 mm/s	200 mm/s	130 mm/s	220 mm/s	200 mm/s	130 mm/s
Dimensions de la machine	Longueur	4070 mm	4090 mm	5010 mm	4070 mm	4090 mm	5010 mm
	Largeur	2670 mm	2670 mm	2790 mm	2670 mm	2670 mm	2790 mm
	Hauteur	2720 mm	2720 mm	2985 mm	3265 mm	3325 mm	3415 mm
Poids équipement		9800 kg	10 600 kg	16 800 kg	11 000 kg	12 900 kg	18 700 kg

		A: Serrage d'outils Euro
		XB130-32A	XB170-32A	XB250-41A
Capacité de la presse		1300 kN	1700 kN	2500 kN
longueur de flexion maximale		3200 mm	3200 mm	4100 mm
Distance entre les montants		2700 mm	2700 mm	3600 mm
Profondeur de la gorge		400 mm	400 mm	400 mm
Course du cylindre (axe Y)		225 mm	225 mm	250 mm
Hauteur d'ouverture		500 mm	500 mm	525 mm
Alimentation principale		2 × 7,5 kW	2 × 7,5 kW	2 × 9 kW
Volume de pétrole		2 × 70 L	2 × 70 L	2 × 120 L
Course de l’axe X		600 mm	600 mm	600 mm
Course de l'axe R		200 mm	200 mm	200 mm
Vitesse max.	vitesse d'approche	250 mm/s	250 mm/s	130 mm/s
	vitesse de virage	jusqu'à 15 mm/s	jusqu'à 15 mm/s	jusqu'à 12 mm/s
	vitesse de retour	220 mm/s	200 mm/s	130 mm/s
Dimensions de la machine	Longueur	4070 mm	4090 mm	5010 mm
	Largeur	2020 mm	2010 mm	2120 mm
	Hauteur	2720 mm	2720 mm	2985 mm
Poids équipement		9800 kg	10 600 kg	16 800 kg
